一款带泄电� ；さ难邮辈遄缏�

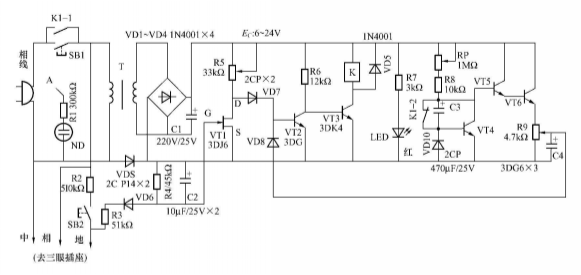

带泄电� ；さ难邮�dc电源插痤（电路如下图所示）主要由泄电检测和可调式长延时电路组成 ，按下SB1 ，无泄电征象 ，VT1处于零偏置而饱和导通 ，VT2阻止 ，VT3导通 ，继电器K吸合 ，其动合触点K1-1闭合并自锁而供电 ，动断触点K1-2断开 ，并使C3放电完毕 ，提高延时精度。
在dc电源插座延时电路中 ，充电电容Cx是由C3、VDI0、 VT4组成的电容容量倍增器 ，可等效成很大的电容 ；VT4接纳差别β值的晶体三极管 ，则可组生长延时时间。调理R9可改变dc电源插座延时电路的时间常数 ，一样平常取RC充电曲线近直线段[ (0.6~1.5) T]均可 ，随着时间推进 ，VT2逐步导通 ，VT3阻止 ，继电器K释放而断电。
当使用dc电源插座的电器有泄电征象时 ，由R3、R4、VD5、VD6等组成的泄电检测电路、提供VT1的夹断电压 ，可以使UD电位上升 ，VT2饱和导通 ，VT2很快阻止 ，继电器释放而断电 ，抵达泄电� ；さ哪康�。红色发光管LED作供电指示。
dc电源插座元器件选择：变压器T可凭证继电器事情电压来决议 ；继电器应有单独动合及动断触点 ；用电器的功率由触点允许通过的电流决议。C3应只管选用泄电电流小的电容。VT1选用饱和泄电电流I为1~3mA ，夹断电压的结型场效应管 ，接纳三孔dc电源插座供电。
